Ruijie AirMetro 460F ‘in Fiziksel Kurulumu Nasıl Yapılır?

Ruijie AirMetro 460F ‘in Kurulumunun nasıl yapıldığını inceleyeceğiz.

Ruijie AirMetro 460F ‘in Kurulumu Nasıl Yapılır?

Ruijie AirMetro 460Fı kurmadan önce, Bölüm 2'de açıklanan gereksinimleri dikkatlice okuduğunuzdan emin olun.

3.1 Kurulum Prosedürü

3.2 Başlamadan Önce



Kurulumdan önce kurulum yerini, ağ modunu, güç kaynağını ve Ruijie AirMetro 460Fın kablolarını dikkatlice planlayın ve düzenleyin. Kurulumdan önce aşağıdaki noktaları onaylayın:

- Kurulum yeri ısı dağıtımı için yeterli alan sağlar.

- Kurulum yeri Ruijie AirMetro 460Fın sıcaklık ve nem gereksinimlerini karşılamaktadır.

- Kurulum yerinde güç kaynağı ve gerekli akım mevcuttur.

- Seçilen güç kaynağı modülleri sistem güç gereksinimini karşılamaktadır.

- Ağ kabloları kurulum sahasına yerleştirilmiştir.



- Kurulum sahası bu kılavuzda açıklanan tüm gereksinimleri karşılamaktadır.

- Ruijie AirMetro 460F müşterinin gereksinimlerini karşılıyor.

3.3 Kurulum Sırasında Güvenlik Önlemleri



Bu kablosuz köprüyü çapı 35 mm (1,38 inç) ile 89 mm (3,50 inç) arasında değişen bir direğe monte etmeniz tavsiye edilir. Direk bu aralığın dışındaysa, lütfen en az 2,5 mm (0,01 inç) duvar kalınlığına sahip alternatif kelepçeler hazırlayın.



Kurulumdan önce, kurulum yerinin 2.2.1'deki gereklilikleri karşıladığından emin olun ve aşağıdakilere dikkat edin:

- Sağlanan güç adaptörünü kullanın (24 V PoE adaptörü. Pim 4 ve 5 pozitif voltajı, pim 7 ve 8 negatif voltajı kullanır) veya bu Ruijie AirMetro 460Fa güç sağlamak için aynı özelliklere sahip alternatif bir güç adaptörü kullanın. Farklı özelliklere sahip güç adaptörleri kullanmayın.

- Birlikte verilen PoE adaptörü, 100 metreye (328 ft.) kadar güç beslemesi için Ethernet kablolarını destekler. Ethernet kablosunu bağlamadan önce, güç modülü anahtarının kapalı konumda olduğundan emin olun.

- Ethernet kablolarının ve güç kablolarının güvenli bir şekilde bağlandığından emin olun.

3.4 Kablosuz Köprünün Kurulumu

- Ruijie AirMetro 460Fı, antenin kapsama alanını en üst düzeye çıkaracak şekilde kurun.

- Verilen şematik diyagram yalnızca referans amaçlıdır. Gerçek ürün, fiziksel özelliklerine ve tasarımına göre kurulmalıdır.

1. İki reflektörü dört vida kullanarak bağlayın

2. Altı vida kullanarak destek parçasını monte edilmiş reflektörlerin arkasına takın.



3. Uzun vida ve somunu kullanarak montaj braketini destek parçasına takın.

4. Kablosuz köprüyü monte edilmiş reflektörlerin önüne takın.

5. Birleştirilmiş üniteyi direğe monte edin ve kelepçeleri sıkın.

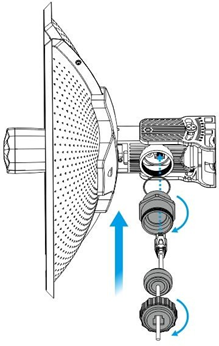

6. Connect the Ethernet cable properly, and then install the waterproof cover. Installation is complete.

3.5 Kabloların Bağlanması

(1) Kablosuz köprü ile güç kaynağı arasındaki mesafeye bağlı olarak bir Ethernet kablosu kullanın veya yapın. Ruijie AirMetro 460F, 100 metreye (328 ft.) kadar kablo uzunluğuna sahip Cat5e veya daha iyi kablolar üzerinden PoE güç kaynağını destekler.

(2) PoE adaptörünün PoE portunu bir Ethernet kablosu kullanarak kablosuz köprünün Ethernet portuna bağlayın. PoE adaptörünün LAN bağlantı noktasını başka bir Ethernet kablosu kullanarak sunucuya veya kameraya bağlayın. PoE adaptörünü güç kaynağı için 220 V güç kaynağına bağlayın.







- Ethernet kablosu Ruijie AirMetro 460Fa güvenli bir şekilde bağlandıktan sonra, Ruijie AirMetro 460Fı olası su ve toz hasarlarından korumak için su geçirmez bir kapakla örtün.

- Ruijie AirMetro 460Fda onarılamaz hasara yol açabileceğinden, güç kaynağı için başka model PoE adaptörleri veya anahtarları kullanmayın.



3.6 Kurulumun Doğrulanması



(1) Ruijie AirMetro 460Fı kontrol edin

- Harici güç kaynağının Ruijie AirMetro 460Fla eşleştiğini doğrulayın.

- Ruijie AirMetro 460Fın sağlam ve güvenilir bir şekilde sabitlendiğini doğrulayın.

(2) Güç kaynağını kontrol edin

- Güç kablosunun doğru şekilde bağlandığını ve güvenlik gereksinimlerini karşıladığını doğrulayın.

- Ruijie AirMetro 460Fa güç sağlamak için güç kaynağını açın. Ruijie AirMetro 460Fın düzgün çalıştığını doğrulayın.
