RG-AirMetro460F ‘nin Bağlantı Noktaları, Düğmeleri ve LED'leri
Görünüm

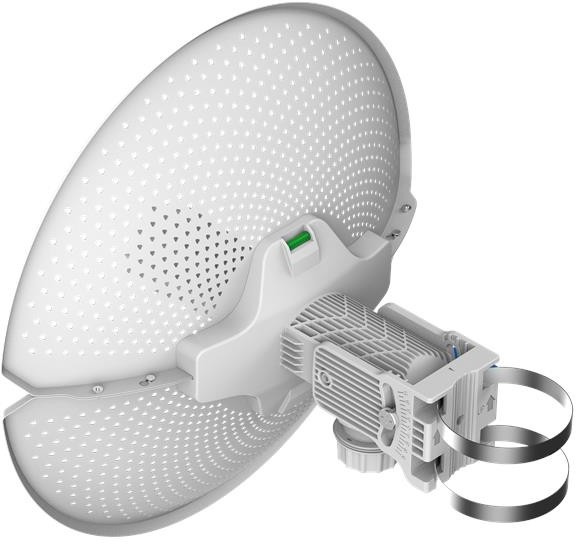

Şekil 1 RG-AirMetro460F Kablosuz Köprünün Görünümü
|
 |
||
Bağlantı Noktaları, Düğmeler ve LED'ler

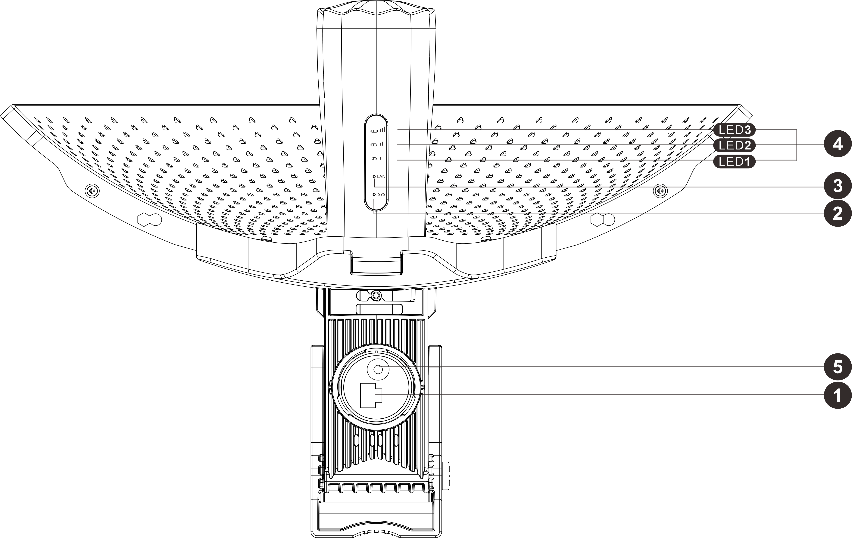

Şekil 1-2 RG-AirMetro460F Kablosuz Köprünün Bağlantı Noktaları, Düğmeleri ve LED'leri
 |
|
Mark |
Item |
Description |
|
1 |
Ethernet port |
10/100Base-T port, supporting 24 V Passive PoE input |
Cihazda onarılamaz hasara yol açabileceğinden, güç kaynağı için diğer PoE adaptör veya anahtar modellerini kullanamayın.
Tablo LED'ler
|
Mark |
Item |
Description |
|
2 |
Sistem LED'i |
Kapalı: Cihaz güç almıyor. |
|
Sabit yanıyor: Cihaz normal çalışıyor. |
||
|
Yavaş yanıp sönüyor: Cihaz çalışıyor ancak bir alarm veya güç kesintisi meydana geldi. |
||
|
Hızlı yanıp sönme (8 ila 10 kez/saniye): Cihaz başlatılıyor. |
||
|
Hızlı yanıp sönme (2 kez/saniye): Cihaz başlatılıyor. |
||
|
Hızlı yanıp sönme (2 kez/saniye): Cihaz yükseltme yapıyor. |
|
Mark |
Item |
Description |
|
3 |
Port LED'i |
Kapalı: Hiçbir bağlantı noktası bağlantısı kurulmamıştır. |
|
Sabit açık: Geçerli bir bağlantı kurulmuştur, ancak bağlantı noktası veri almıyor veya göndermiyordur. |
||
|
Hızlı yanıp sönüyor: Geçerli bir bağlantı kurulmuştur ve bağlantı noktası veri almakta veya göndermektedir. |
||
|
4 |
Signal LEDs |
Kapalı: Cihaz köprülenmemiştir. |
|
LED 1 yanıyor/yanıp sönüyor: Cihaz köprülenmiştir. |
||
|
LED 1 yanıyor: RSSI -75 dBm'nin üzerindedir. |
||
|
LED 1 açık, LED 2 yanıp sönüyor: RSSI -73 dBm'nin üzerindedir. |
||
|
LED 1 ve 2 yanıyor: RSSI -71 dBm'nin üzerindedir. |
||
|
LED 1 ve 2 açık, LED 3 yanıp sönüyor: RSSI -68 dBm'nin üzerindedir. |
||
|
LED 1, 2 ve 3 yanıyor: RSSI -64 dBm'nin üzerindedir. |
||
|
LED 1, 2 ve 3 yanıp sönüyor: Ağ eşleştirme işlemi devam ediyor. |
Tablo WPS/Reset Düğmesi
|
Mark |
Item |
Description |
|
5 |
WPS/Reset düğmesi |
tuşuna basın ve 2 saniyeden daha kısa bir süre basılı tutun: Cihaz 30 saniye içinde diğer cihazlarla bir ağ bağlantısı kurar. |
|
düğmesine basın ve 10 saniyeden fazla basılı tutun: Cihazı fabrika ayarlarına geri yükler. |
Not;
WPS düğmesine basıldığında, cihaz AP veya CPE olarak çalışıp çalışmadığına bakılmaksızın otomatik olarak AP moduna geçecektir.
Mesh eşleştirme sırasında, AP tarafındaki sinyal LED'i 3 dakika boyunca yanıp sönecek ve CPE tarafındaki sinyal LED'i köprüleme işlemi tamamlanana kadar yanıp sönmeye devam edecektir.
CPE, WPS düğmesi aracılığıyla AP'ye başarıyla köprülendikten sonra CPE'de Reyee Mesh özelliği devre dışı bırakılmalıdır.
Reyee Mesh özelliği varsayılan olarak etkindir. Web arayüzünden manuel olarak devre dışı bırakabilirsiniz.
