RG-WALL 1600-Z3200-S ürünün donanım tanımını yapıp, ön ve arka tasarımını, üzerinden bulunan tuşların işlevlerine bakacağız.

1.3 Donanım Tanımı

RG-WALL 1600-Z3200-S bulut yönetim güvenlik duvarı, yepyeni NTOS platformunu kullanır ve aşağıdaki özelliklere sahiptir:

- Zengin bağlantı noktaları: Güvenlik duvarı, sekiz GE elektrik bağlantı noktası, bir GE optik bağlantı noktası ve bir 10GE optik bağlantı noktası dahil olmak üzere sabit bağlantı noktalarına sahiptir. Zengin bağlantı noktaları ile güvenlik duvarı çeşitli erişim senaryolarına uygulanır.

- İsteğe bağlı büyük kapasiteli sabit disk: 1 TB yüksek performanslı sabit disk, daha uzun günlük depolama için yapılandırılabilir. (Standart yapılandırma sabit disk içermez.)

- Donanım tabanlı saldırı savunması: Donanım çipine dayalı saldırı savunması daha yüksek savunma kabiliyeti sağlar.

- Ölçeklenebilir performans: Tek bir donanım platformu, bir performans lisansı aracılığıyla sorunsuz bir şekilde yükseltilebilen 1-3 G performans genişlemesini destekler.



1.3.1 RG-WALL 1600-Z3200-S Panelleri

1.            Ön Panel

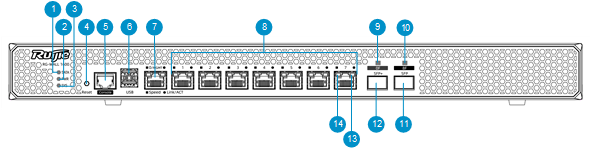

Şekil 1-1 Ön Panel

Ön Paneldeki Bileşenler



No.

Component

Description

1

SATA sabit disk göstergesi
  1. Sürekli yeşil: Bir sabit disk bağlı.
  2. Yanıp sönen yeşil: Veri okunuyor veya yazılıyor.

2

PWR göstergesi
  1. Sürekli yeşil: Güç kaynağı normaldir.
  2. Kapalı: Güç kaynağı kesilmiş veya arızalı.

3

SYS göstergesi
  1. Yeşil yanıp sönüyor: Cihaz açık ve başlatılıyor.
  2. Sürekli yeşil: Başlatma işlemi tamamlandı.
  3. Sürekli kırmızı: Bir alarm oluşturulmuştur.

4

Reset buton
  1. Cihazı yeniden başlatma: Düğmeye 3 saniyeden daha kısa bir süre basın.
  2. Fabrika ayarlarının geri yüklenmesi: Düğmeye 5 saniyeden uzun süre basın.
  3. Önceki işlemlerden birini gerçekleştirdiğinizde, cihaz durum bilgileri toplanır. Cihaz yeniden başlatıldıktan sonra, güvenlik duvarının web kullanıcı arayüzüne erişebilir, Sistem > Tek Tıkla Toplama'yı seçebilir ve bilgileri indirebilirsiniz.

5

Konsol bağlantı noktası

Cihaz bakımı ve teşhisi için konsola bağlanmak için kullanılır.

Not: Konsol bağlantı noktası yalnızca özel senaryolarda kullanılır. Ayrıntılar için teknik destek personeline başvurun.

6

USB port

USB sürücüleri bağlamak için iki USB 2.0 bağlantı noktası kullanılabilir.

7

Elektrik bağlantı noktası 0 (bağlantı noktası 0/MGMT)

İlk girişte cihaz yönetimi sayfasına erişmek için kullanılır.

8

1'den 7'ye kadar elektrik bağlantı noktaları

Ağ kablolarını bağlamak için kullanılırlar.

9

Optik bağlantı noktası 0F göstergesi
  1. Sürekli yeşil: Bağlantı noktası bağlı.
  2. Yanıp sönen yeşil: Bağlantı noktası veri alıyor veya gönderiyor.
  3. Kapalı: Optik bağlantı noktası yanlış bağlanmış.

10

Optik bağlantı noktası 8F göstergesi
  1. Sürekli yeşil: Bağlantı noktası bağlı.
  2. Yanıp sönen yeşil: Bağlantı noktası veri alıyor veya gönderiyor.
  3. Kapalı: Optik bağlantı noktası yanlış bağlanmış.

11

Optik bağlantı noktası 8F

Gigabit optik bağlantı noktası. Bu bağlantı noktasını destekleyen optik modüller hakkında ayrıntılar için Tablo 1-3'e bakın.

12

Optik bağlantı noktası 0F

10 Gigabit optik bağlantı noktası. Bu bağlantı noktasını destekleyen optik modüller hakkında ayrıntılar için Tablo 1-3'e bakın.

13

0-7 arası elektrik bağlantı noktalarının bağlantı/ACT durum göstergeleri (yuvarlak)
  1. Sürekli yeşil: Bağlantı noktası bağlı.
  2. Yanıp sönen yeşil: Bağlantı noktası veri alıyor veya gönderiyor.
  3. Kapalı: Bağlantı noktası yanlış bağlanmış.

14

0-7 arası elektrik bağlantı noktalarının hız göstergeleri (kare)
  1. Sabit turuncu: Gbit/s bağlantı noktası hızı
  2. Kapalı: 100/10 Mbit/s bağlantı noktası hızı



2- Arka Panel

Şekil 1-2 Arka Panel

Tablo 1-2 Arka Paneldeki Bileşenler



No.

Component

Description

1

Güç kablosu tutma klipsinin montaj konumu

Güç kablosu tutma klipsini takmak için kullanılır.

2

Güç soketi

AC güç kablosunu bağlamak için kullanılır.

3

Power Tuşu

Cihazı açmak veya kapatmak için kullanılır.

4

Sabit disk için genişleme yuvası

Sabit disk takmak için kullanılır.

5

Topraklama terminali

Elektrik güvenliğini sağlamak amacıyla cihazı topraklamak için kullanılır.
